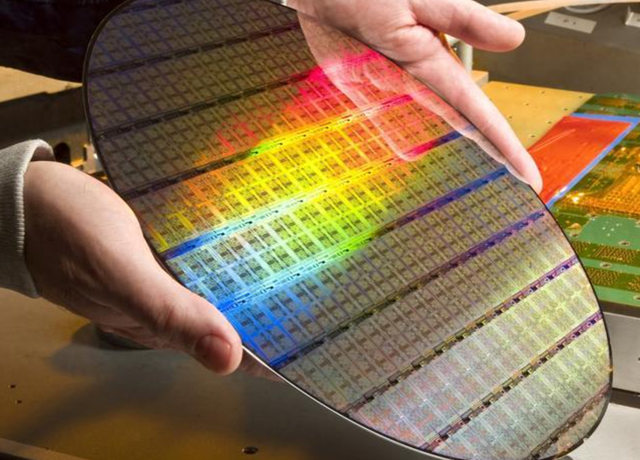

2025年7月，台积电新竹晶圆厂内，首批2nm芯片从全自动产线缓缓流出。65%的良率数字背后，是晶体管结构从FinFET向GAA（环绕栅极）的艰难跃迁——纳米片替代鳍片，栅极实现四面包围，半导体行业再次突破物理极限。
但工程师们眉头紧锁：这已是传统硅基晶体管所能抵达的最终形态吗？
GAA统治时代：纳米片的进击与隐忧
过去十年，FinFET结构支撑了从22nm到3nm的芯片微缩奇迹。当晶体管平面结构走到尽头，垂直的“鳍片”通过三面包围沟道，解决了短沟道效应难题。但随着工艺节点突破2nm（N2），FinFET力不从心。
2025年，台积电、三星、英特尔集体转向GAA结构。纳米片堆叠替代鳍片，栅极对沟道实现四面包围，控制力显著增强。
台积电N2工艺的65%良率，正是凭借GAA架构的创新材料和光刻突破。然而，问题随之浮现：
寄生电容难题：当标准单元高度缩至90纳米，NP晶体管间距过近引发电容效应，拖慢响应速度。
工艺复杂度飙升：纳米片层数、厚度、宽度需精确控制在原子级，量产难度指数级上升。
性能平衡困境：三星3nmGAA虽提升性能，但功耗改善有限，暴露架构瓶颈。
更严峻的是，GAA的统治期可能短于预期。台积电路线图显示，GAA仅能支撑三代工艺（2nm、1.4nm、1nm），一纳米（A10）将是硅基GAA的终点。
后GAA时代：立体战争与材料革命
当平面微缩触及物理极限，芯片技术向三维要空间。2025年6月，比利时研究机构IMEC提出Forksheet晶体管解决方案——在NP晶体管间插入绝缘墙物理隔离，电容降低30%。但8纳米厚的氮化硅墙成为工艺噩梦。
进阶方案CFET（互补场效应晶体管）更具颠覆性：将N型和P型晶体管垂直堆叠，逻辑单元面积骤减50%。这相当于从“平房”升级为“摩天大楼”：
密度翻倍：SRAM单元缩小30%-50%，突破存储墙限制。
性能跃升：寄生电阻降低40%，时钟频率提升25%。
能效优化：驱动电流增强，电压需求下降。
实现CFET需攻克三大堡垒：
原子级对齐：High-NAEUV光刻机精度达8纳米偏差，仍不足够。
热预算失控：下层晶体管需承受上层500℃工艺的热冲击。
材料界面失效：硅锗通道与高K介质接面稳定性不足。
台积电已在实验室验证CFET原型，但量产需等到2030年后的A7节点（0.7纳米）。黄仁勋断言：“硅基技术尚有5-10年探索周期”，正暗合此路线。
超越硅基：二维材料开启终极战场
当制程推进至A2节点（0.2纳米），硅原子直径（0.22纳米）成为不可逾越的鸿沟。行业将目光投向二维材料：二硫化钼（MoS2）、黑磷等单原子层材料，厚度仅为硅的1/5。
2025年，IMEC展示二硫化钼晶体管原型：
超薄体特性：有效抑制短沟道效应。
弹道输运优势：电子迁移率提升5倍。
柔性集成潜力：可与硅基CMOS混搭集成。
更激进的方案是2DFET（二维场效应管），通过堆砌过渡金属硫化物，构建原子级薄层通道。台积电与麻省理工学院联合实验证实，该结构可使晶体管尺寸缩至0.1纳米级别——2039年或将成为现实。
中国在二维材料领域的突破尤为瞩目。中科院物理研究所团队利用范德华挤压技术，成功制备出铋、锡、铅等单原子层二维金属，厚度仅为头发丝的二十万分之一。
这种材料有望推动超微型低功耗晶体管、高频器件等领域的技术革新，为半导体行业注入新活力。
后摩尔定律：异构集成的胜利
当晶体管微缩逼近物理极限，行业巨擘已布局“超越摩尔”的赛道：
存储革命：ST汽车MCU搭载PCM相变存储器，读写速度比闪存快15倍；恩智浦MRAM实现无限次擦写。
存算一体：RRAM/MRAM与计算单元融合，数据搬运功耗降低90%。
架构颠覆：RISC-V芯片通过“通推一体”设计，大模型推理性能达ARM芯片1.6倍。
3D集成：黄仁勋推动芯片堆叠技术，使系统性能“每6个月翻倍”。
中国力量在此领域加速突围：RISC-V芯片出货量突破100亿颗，智能家居领域国产芯片渗透率达68%。
知合计算推出“阿基米德”系列通推一体芯片，在大模型推理场景性能反超x86架构。
工信部数据显示，2024年中国贡献了全球RISC-V芯片出货量的一半以上，在高性能计算、人工智能等领域取得突破。
“三分天下已成定局。”RISC-V产业领军人物孟建熠断言，“未来5-10年，RISC-V将与x86、ARM并立”。
终极路线图：2035年的芯片星球
半导体产业正经历范式转移：从单一制程微缩，转向材料、架构、封装的协同进化。根据技术演进预测：
2025-2028：GAA全盛期，台积电N2P良率冲80%，英特尔18A-P挑战数据中心市场。
2029-2032：CFET量产，立体堆叠芯片普及，硅基工艺止步0.7纳米。
2033-2036：二维材料实用化，芯片进入亚纳米时代。
2037-2040：光子芯片+量子计算商业化，计算范式根本性重构。
张忠谋2017年的预言正在应验：“摩尔定律将在2025年遇到根本性挑战”。但黄仁勋给出新解：“AI的发展速度只受限于天空”。
当台积电工程师调试2nm设备时，实验室内的二硫化钼晶体管正发出微弱电流。硅基芯片的黄昏中，新的曙光已然显现——在三维堆叠的CFET芯片里，在存算一体的RISC-V核中，在单原子层的二维材料间。
半导体世界从未死亡，它只是在等待下一次重生。
